大扭矩電動閥門Q400-0.5W 執行機構
工業自動化裝置Z90-24W/T
一體化開關型DZW180-18-A00-WK電裝
PT-3E-J調節模塊電動裝置
角行程電動裝置SKJ-510CX
Z350-18B/T 智能型執行機構
角行程SKJ-410CX 電動閥門機構
電動機YDF-222-4
YDF-121-4 電機功率0.12kw
- 電壓：
- 380V
- 扭矩：
- 2000N.M
- 轉速：
- 0.5r/min

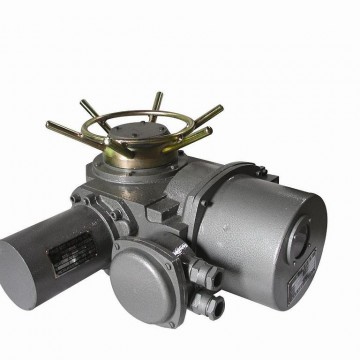

Q型系列部分回轉電動裝置適用于控制閥門的開啟和關閉，適用于蝶閥、球閥和風門等角行程的閥門。可以準確地按控制指令動作，是對閥門實現遠控、集控和自動控制的必不可少的驅動裝置。部分回轉系列電動執行機構廣泛應用于多種工業領域，包括：石油、化工、水處理、電力、建材、冶煉、制藥、造紙、能源、食品加工、 樓宇自控等。
型號表示方法
Q 10-1W A表示帶現場按鈕；F表示帶4-20mA信號輸出
Z：表示整體型；T：表示整體調節型
防護類型：B表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位N.M
產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。
|
基座號 |
型號 |
輸出轉矩 N.m |
最大閥桿直徑 |
手動速比 |
輸出轉速(r/min) |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率 |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
