差分轉單端：

編碼器信號轉換模塊

5V編碼器信號轉換：

伺服電機信號轉換

5V電平轉高速脈沖：

PLC電機轉換

DIN44系列編碼器差分信號轉脈沖信號變送器

主要特性:

>> 編碼器差分信號直接輸入轉換成脈沖信號

>> 支持A、B和Z三相差分同時轉換

>> 4路輸入，4路輸出，輸出脈沖幅值可選

>> 不改變?cè)ㄐ晤l率，響應速度500KHz以上

>> 電源、信號輸入、信號輸出 3000VDC三隔離

>> 供電電源：5V、12V、15V或24V直流單電源供電

>> 低成本、小體積，使用方便，可靠性高

>> 標準DIN35 導軌式安裝

>> 尺寸：120 mm  x  70 mm  x  43mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> 編碼器差分信號隔離、采集及變換

>> 編碼器差分信號轉24V方波脈沖                                        圖1 模塊外觀圖

>> 伺服編碼器差分信號傳輸?shù)絇LC

>> 脈沖信號放大與整形

>> 地線干擾抑制

>> 電機轉速監測系統

>> 速度測量與報警

>> 信號無失真變送和傳輸

產品選型表：

DIN44  IBF – S□ - P□ – O□

選型舉例：

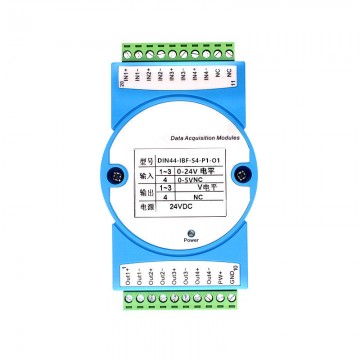

例 1： 輸入：編碼器差分信號輸入； 電源：24V ；   輸出：0-5V電平     型號：DIN44 IBF S5-P1-O1

例 2： 輸入：編碼器差分信號輸入； 電源：12V ；   輸出：0-24V電平    型號：DIN44 IBF S1-P2-O3

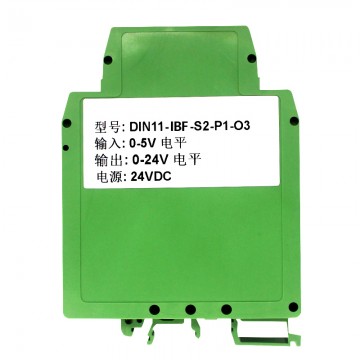

例 3： 輸入：0-5V電平；   電源：24V ；   輸出：0-24V電平            型號：DIN44 IBF S2-P1-O3

例 4： 輸入：0-5V電平；   電源：12V ；   輸出：集電極開路輸出        型號：DIN44 IBF S2-P2-O4

例 5： 輸入：用戶自定義； 電源：24V ；   輸出：用戶自定義            型號：DIN44 IBF Su-P1-Ou
