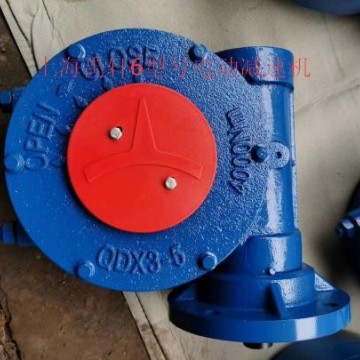

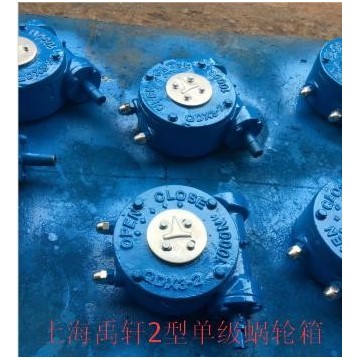

單級手動渦輪箱QDX3-8型,上海手動渦
QDX3-3電動蝶閥蝸輪箱,多回轉閥門裝
帶鏈條閥門蝸輪箱QDX3-6煤化工閥門
QDX3-D6系列部分回轉型閥門電動裝置
QDX3-C-SD-T12電動蝸輪箱,電動蝶閥

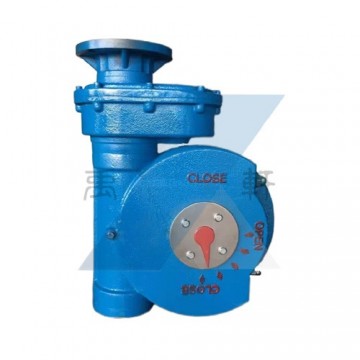

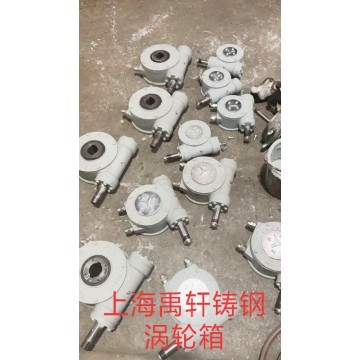

QDX3-D5電動球閥蝸輪箱,電動閥門執行器是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。
QDX3-D5電動球閥蝸輪箱結構尺寸：
型號ModeI | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | D12 | D13 | D14 |
技術參數Technical-parameters | ||||||||||||
速比Ratio | 41:1 | 48:1 | 55:1 | 50:1 | 55:1 | 57:1 | 65:1 | 63:1 | 67:1 | 81:1 | 83:1 | 82:1 |
限位調整Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
球閥Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 | 800 | 900 |
連接尺寸Connection-size | ||||||||||||
法蘭外圓（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 | 560 | 650 |
連接孔中心PCD（D0） | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 | 483 | 590 |
凹面Concave（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 |
孔數-螺栓Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M22 |
標準軸孔Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 | 130 | 160 |
鍵寬 Key（b）×鍵高×條數NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 | 32×18×2 | 32×18×2 |
可選軸孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 50-60 | 55-70 | 70-90 | 80-100 | 90-120 | 110-150 | 110-150 |
安裝高度Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 185 | 190 | 190 |
外型尺寸Appearance-size | ||||||||||||
A | 200 | 218 | 248 | 320 | 340 | 365 | 421 | 445 | 507 | 585 | 680 | 730 |
B | 132 | 127 | 148 | 188 | 203 | 210 | 241 | 245 | 290 | 320 | 388 | 400 |
E | 96 | 115 | 139 | 171 | 181 | 192 | 224 | 250 | 306 | 365 | 427 | 472 |
G | 169 | 203 | 245 | 291 | 314 | 338 | 378 | 433 | 522 | 612 | 717 | 745 |
H2 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 | 185 | 203 | 226 | 210 |
K | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 | 470 | 580 | 660 | 760 |
